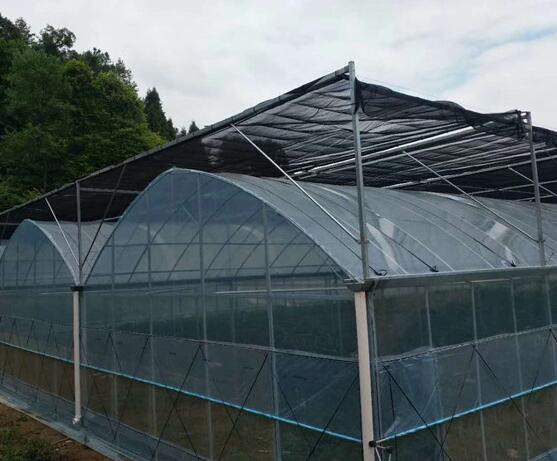

外遮阳温室大棚 |
 |
|
| 发布者：无锡市惠山区西漳联农温室大棚管厂 发布时间：2021-3-23 19:18:48 点击次数：1482 关闭
|
|
|
|
|
|
|
产品详情
|
薄膜温室设计方案
薄膜温室项目为X座连栋薄膜温室。
在做此温室方案的时候，我厂本着以下原则进行设计：
坚持以建筑、钢结构设计规范为依据，与使用方 意见，合理确定设计标准，使得温室能够达到先进、适用、安全、可靠。
设计方案
一、温室主体结构
温室规格
1、结构形式
此温室为8m跨的圆拱形薄膜温室，宽度为X米，长度为X米，总面积为X㎡。
2、规格参数
跨 度：8.0米 开 间： 4.0米
横梁间距：4.0米 拱间距： 1.0米
天沟高度：3米 拱顶高度：4.8米
3、性能指标
风载：0.22KN/㎡ 雪载：0.15KN/㎡
*低作物荷载：0.14KN/㎡
二、主体结构
1、钢结构材料
温室主体钢结构构件采用材料。
主立柱： 60×80×2.0 镀锌方管
副立柱： 32*1.5 镀锌圆管
端面立柱： 70×50×3.0 镀锌方管
拱管： Ф32×1.50 镀锌圆管
纵管： Ф25×1.5 镀锌圆管
中间横梁： 50×30×1.5 镀锌方管
吊杆： Ф32×2 镀锌圆管
端面斜撑： Ф32×1.5 镀锌圆管
卡 槽： 0.5mm 镀锌薄板
外遮阳上立柱 50*50*2.0 镀锌方管
外遮阳水平梁 50*50*2 镀锌方管
外遮阳纵梁 30*50*2 镀锌方管
外遮阳倒八撑 32*1.5 镀锌圆管
内外遮阳网 75%遮光率
外遮阳电机 驱动电机0.75kw自带行程
风机 1380*1380
2、门窗通风结构
自然通风的作用：可以有效调控室内气温、湿度。此薄膜温室自然通风系统的组成为门和手动卷膜窗
门的位置：
在温室的2个端面各设1套推拉门(共2套)，门的规格为宽1.0 m×高2.0m。门框均为20×30×1.5热镀锌矩形管材料。门片采用12丝薄膜覆盖。
卷膜开窗的组成：卷膜开窗系统其核心部件为手动卷膜机构和卷膜杆。卷膜开窗的位置：
顶窗：每跨屋顶设置1套卷膜窗，开窗宽度1.0米。采用手动卷膜器，卷膜杆规格为ø22mm×1.2㎜。
边窗：设置手动卷膜窗，开窗高度1.7米。卷膜杆规格为ø22mm×1.2㎜。
3、水槽及下水设备
水槽采用2.0mm厚的镀锌板加工,水槽规格:边水槽415×1.5×3998mm，中间水槽415×1.5×3998mm，
下水系统的组成：
在温室水槽两端设有落水口，用φ110的PVC管连接落水口，将雨水排到温室边的排水沟。水槽设计排水量为140mm/h。
4、连接件
温室节点连接处采用镀锌螺栓连接。
5、覆盖材料系统覆盖材料系统的作用：
温室覆盖材料，将温室内植物与外界环境隔离，使温室内植物处于一个相对封闭的环境中进行生长。室内环境与室外环境之间不断着能量的交换，二者相互影响，相互作用。因此覆盖材料及其特性直接影响着温室内环境的调控及植物的生长。此温室覆盖材料为温室专用薄膜。
覆盖材料的覆盖位置及性能：在温室的四周及顶部采用温室专用防雾滴薄膜。
性能特点：
厚度：0.15毫米；透光率:大于83%;折射率小于35%；远红外线穿透率小于30%。
抗拉力强度：纵向大于30N/mm2,横向大于32N/mm2。
伸长率：纵向大于600%，横向大于700%，
保质期：36个月质保，实际寿命3-5年。
温室的开窗处安装防虫网。
防虫网能有效抑制害虫及幼虫的入侵和传播，从而保障温室良好的环境。防虫网为25目，厂家质保3年。
三、 外遮阳设计目的
3-1夏季，利用遮阳网遮挡阳光，阻止多余的太阳辐射能进入温室，既保证作物能够正常生长，又降低室内能量聚集，降低室内温度，保护作物免受强光灼伤，降低能耗，降低夏季运行成本。
3-2 工作原理
传动机械：按下控制器启动开关按钮，电机启动，电机通过传动机构驱动传动轴运转，传动轴通过连接件带动驱动杆在幕丝上平行移动，驱动杆拉动幕布一端缓慢展开，全部展开后触动行程限位器开关，电机停止，该行程运行结束。该控制箱备有手动控制，如需要中途停止，可以按下停止按钮，即可停止运行。
3-3外遮阳框架
所有钢构件均采用镀锌。
● 外遮阳立柱：50×50×2.0mm 镀锌方管;
● 外遮阳横拉杆：30×50×1.8mm 锌矩形管;
● 外遮阳纵拉杆：30×50×1.8mm 镀锌矩形管。
3-4 系统基本组成
包括控制箱及电机，传动部分。行程限位开关、幕线、端粱及幕布等。
● 控制箱及电机：该箱内装配有幕布展开与合拢两套接触器件；
● 传动设备：由减速电机连接件组成，通过减速电机与之连接的传动轴输出动力；
● 传动轴、驱动杆、连接件等;
● 电机配备行程限位装置，自动停止，限位准确; 幕线及端线支架：温室顶都安装一组外遮阳骨架。支架部分强度可靠、外形美观，载荷承受能力强，使用寿命长；
● 遮阳网：采用国产优质 75%遮阳网，厂家承诺使用寿命 5 年。
3-5 技术性能：
● 行程：3.6m；
● 运行速度：0.225m/min；
● 运行时间：16min；
● 电源：380V，50Hz；9-55
● 功率：0.55KW。
四、电器控制系统
6-1：配电
供电方式为 380V/220V\50HZ 三相四线 TN-S 系统供电，建设方要负责把电源
接到温室内部配电箱。
外遮阳电机
三相 0.75kw/台 0.75
内遮阳电机
三相 0.75kw/台 0.75
负荷总计
2.24KW
6-2简单说明：
• 温室负荷如上表。
• 电控箱放置于温室内，便于温室内设备的安装调试与维修。
• 用户将三相四线电源接进温室内电控箱上，电源上下波动不超过±10% 。
• 安装 温室建造和设施安装将由我公司委派技术人员和专业安装
五、安装期间建设方将提供：
7-1我公司委派技术人员和专业安装人员的食宿方便。
7-2现场应有合适的仓储条件和安全条件。
7-3必要的工作方面的协作和配合。
7-4若发生恶劣气候条件(如大雨、冰雪等)导致停工和延误安装工期，将被允许顺 延完工期限。买方将明确现场经理，并保持每天的进度、质量等沟通，并委派技术人员参与安装，为日后的温室使用确定合适人选。
六、基础(业主负责)
8-1立柱水泥砂石基础
温室的立柱基础均采用水泥砂石结构(业主负责)，我厂提供钢结构预埋件，根据场地地质情况现场确定立柱基础的规格。基础：混凝土现场浇筑(可根据当地地址情况适当调整)。
8-2砖墙、散水坡、排水沟、蓄水池、道路硬化及以上未设计等设施(业主负责)。www.wxlndpg.com
|
|
